Thiết bị VST là 1 thiết bị cầm tay có trang bị chức năng theo dõi dấu hiệu sinh tồn bao gồm 4 thông số nhịp tim, Spo2, nhiệt độ, huyết áp và dựa trên kết nối viễn thông tiên tiến MQTT cho phép kết quả đo được truyền tin cùng lúc đến nhiều điểm đến khác nhau: Điện thoại di động, máy tính, Server, các bảng hiển thị, …. Thiết bị có thể tự hoạt động độc lập như một dụng cụ đo riêng biệt hay có thể được điều khiển từ xa từ các thiết bị được phép kết nối.

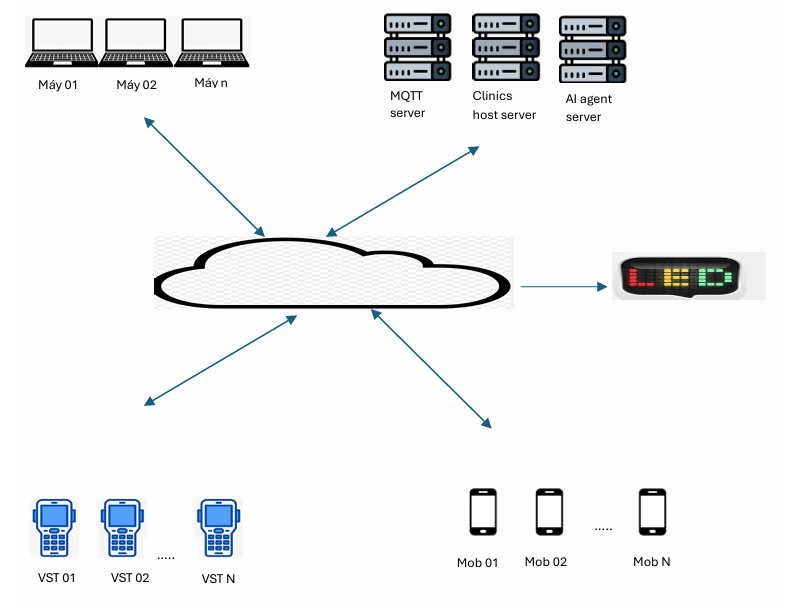

MÔ HÌNH HOẠT ĐỘNG
Các số liệu đo được từ các thiết bị VST 01, … VST N sẽ được cùng lúc chuyển đến các thiết bị hay người dùng quan tâm (Mob 01, … Mob N, các server, các hiển thị LED).
THIẾT KẾ CỦA MÁY ĐO VST

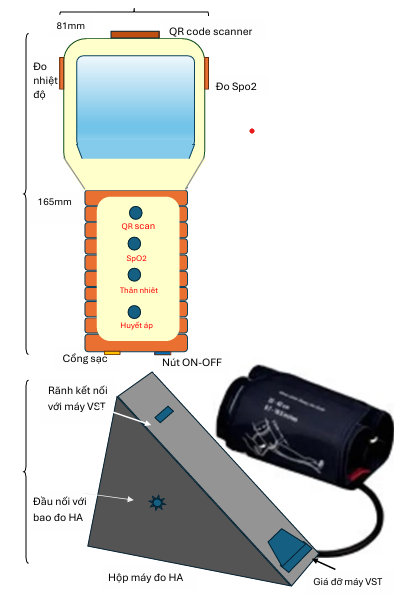

Thiết bị có hình dạng như trên (16x8x3.2cm) bao gồm:
▪ Một màn hình LCD 2.4 inch ▪ Nút ON – OFF (mặt dưới)
▪ Một khe sạc pin
▪ Một đầu scan QR code
▪ Một đầu đo nhiệt độ
▪ Một đầu đo SpO2
▪ Một khe kết nối với máy đo huyết áp (mặt sau)
▪ Và 04 nút bấm
- Nút ‘Scan’: Dùng để scan QR code
- Nút ‘Nhiệt độ’: Dùng để đo nhiệt độ hồng ngoại
- Nút ‘SpO2’: Dùng để đo SpO2 và nhịp tim
- Nút ‘Huyết áp’: Dùng để đo huyết áp tâm thu và tâm trương
Hộp máy đo huyết áp có dạng khối tam giác, được sử dụng đồng thời như bệ đỡ máy đo VST khi đặt trên bàn. Trên hộp máy đo huyết áp có
▪ Khe kết nối với máy VST
▪ Đầu nối với bao vải đo huyết áp
▪ Giá đỡ máy VST
MÔ TẢ CHI TIẾT MÁY ĐO
1. Màn hình

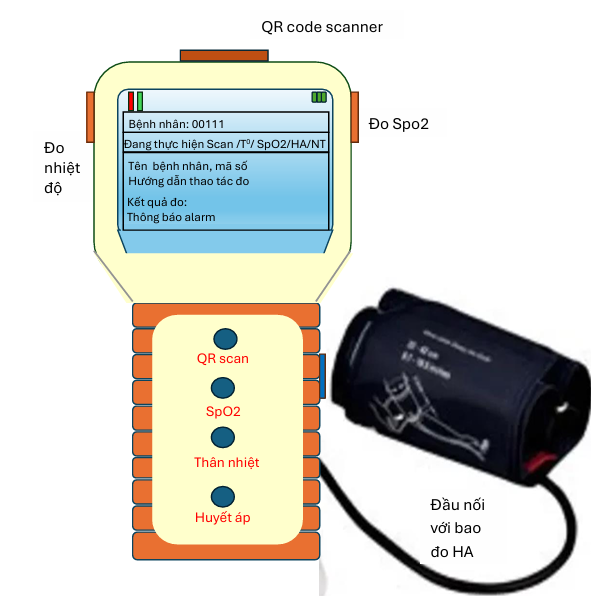

Khi hoạt động, màn hình của máy hiển thị 4 vùng thông tin khác nhau theo thứ tự từ trên xuống:
▪ Vùng 1:
Góc trái: Đèn báo nguồn & đèn kết nối wifi
Góc phải: Đèn hiển thị nguồn pin
▪ Vùng 2: Hiển thị thông tin bệnh nhân: Mã số bệnh nhân hoặc số CCCD: Ghi nhận từ máy scan QR code hay từ thiết bị khác bên ngoài (nếu có).
▪ Vùng 3: Hiển thị tình trạng của máy (kết nối wifi hay chưa? Sẵn sàng đo…) Hiển thị tác vụ đang thực hiện trên người bệnh: Scan/ Đo nhiệt độ/ Đo Spo2 và nhịp tim/Đo Huyết áp
▪ Vùng 4: Hiển thị các thông tin bao gồm: - Thông tin hành chánh của bệnh nhân: Tên – giới tính – tuổi
2. Các nút bấm
Nút khởi động máy ON-OFF (nằm ở mặt dưới máy).
Nút điều khiển máy: Có 4 nút bấm để thực hiện các tác vụ
- Scan: Thực hiện scan mã QR của bệnh nhân (bao gồm cả CCCD))
- Nhiệt độ: Thực hiện đo nhiệt độ hồng ngoại
- SpO2: Thực hiện đo SpO2 qua ĐM ngón tay
- Huyết áp và nhịp tim: Thực hiện đo huyết áp tâm thu, tâm trương và nhịp tim, dùng bao vải quấn cánh tay
Cả 4 nút bấm này đều có phương thức hoạt động như sau
▪ Chế độ nút đèn on/off:
- Bấm lần đầu thì đèn trên nút sáng và thực hiện thao tác, bấm 1 lần thứ 2 sẽ bỏ qua tác vụ và đèn trên nút tắt.
▪ Tự động loại trừ Cả 4 nút này hoạt động theo nguyên tắc tự động loại trừ lẫn nhau (Ví dụ đang đo SpO2 mà bấm Scan thì máy sẽ dừng đo SpO2 và thực hiện việc Scan).
PHƯƠNG THỨC HOẠT ĐỘNG
1. Đo offline
Thiết bị đo hoạt động hoàn toàn độc lập như một dụng cụ đo thông thường, không có bất kỳ kết nối mạng với các thiết bị nào khác. Trong trường hợp này người sử dụng bấm nút thực hiện đo các chỉ số và ghi nhận các kết quả ngay trên màn hình.
• Đo thân nhiệt: Màn hình hướng dẫn đặt đầu đọc nhiệt độ hồng ngoại bên trái của máy cách trán người bệnh 5 cm. Sau tiếng bíp, kết quả đo nhiệt độ sẽ hiển thị trên màn hình.
• Đo SpO2: Màn hình hướng dẫn người bệnh đặt ngón tay lên đầu đo ở bên phải của máy. Khi máy bắt đầu đo, có tiếng bíp và màn hình biểu hiện tiến trình đo. Sau khi tiến trình đo đạt 100%, kết quả SpO2 sẽ hiển thị trên màn hình.
• Đo huyết áp và nhịp tim: Màn hình hướng dẫn người bệnh quấn bao đo huyết áp vào cánh tay và kết nối với hộp đo huyết áp bằng cách đặt thiết bị VST nằm trên hộp (khe kết nối). Khi máy đang đo, màn hình hiện áp suất vòng bít tăng rồi giảm dần. Sau khi đo xong huyết áp tâm thu, tâm trương và nhịp tim sẽ hiển thị trên màn hình.
2. Đo online chủ động
Đây là chế độ mà thiết bị có thể kết nối được wifi và qua đó nối kết với MQTT server chỉ định qua mã QR đọc được. Mọi thao tác thực hiện trên máy (scan, đo Spo2, đo nhiệt độ, đo huyết áp…) đều chủ động bởi người đo và các số đo ghi nhận được sẽ được chuyển về cho các điểm chỉ định: server, app điện thoại di động, laptop…
- Bước 1: Nhận diện bệnh nhân Trước khi đo các dấu hiệu sinh tồn, người đo cần quét mã QR bằng cách sử dụng đầu đọc mã QR của máy để nhận diện mã số và thông tin hành chánh của bệnh nhân.
- Bước 2: Tiến hành thao tác đo Người đo sẽ thực hiện thao tác đo thông qua các nút bấm. Máy sẽ mặc định đo lần lượt tất cả các phép đo theo thứ tự, tuy nhiên người đo có thể nhấn bỏ qua các phép đo nếu muốn. Các thao tác đo cũng tương tự như kiểu đo offline.
- Bước 3: Đọc kết quả
Máy sẽ hiện kết quả đo được cùng dòng chữ thông báo kết quả đo có nằm trong giới hạn bình thường hay không. Toàn bộ các thông số đo được của từng bệnh nhân sẽ tự động chuyển về trung tâm dữ liệu nằm trên cloud ngay sau khi đo và chuyển đến các điểm chỉ định.
3. Đo online bị động
Các yêu cầu về đo dấu hiệu sinh tồn trên người bệnh có thể do nhân viên y tế hoặc thân nhân người bệnh đề nghị từ xa qua các thiết bị ngoài như app đtdđ, laptop, server…
- Khi máy VST nhận được các yêu cầu này, màn hình sẽ hiển thị tên bệnh nhân và dòng chữ “Có yêu cầu đo thân nhiệt/ spO2/ huyết áp…” và hướng dẫn các thao tác đo.
- Máy sẽ chờ khoảng 1 phút để cho người bệnh hoặc thân nhân nhận được các yêu cầu đo từ bên ngoài.
- Khi đèn của các nút bấm sáng lên thì người bệnh/ thân nhân bắt đầu thực hiện các thao tác đo (như trên).
- Các kết quả đo sẽ hiển thị trên màn hình, và đồng thời cũng được chuyển đến những nơi yêu cầu đo ban đầu.

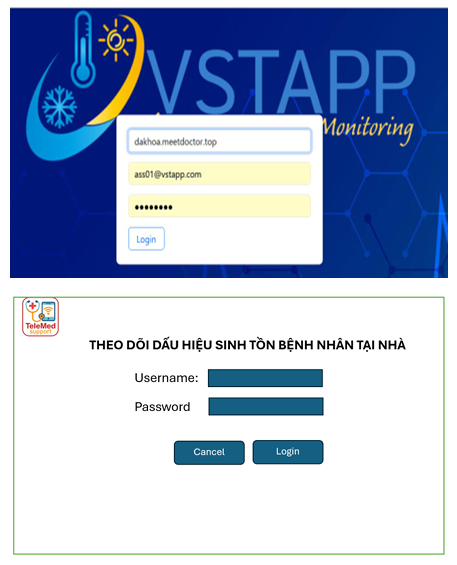

QUẢN LÝ VÀ THEO DÕI BỆNH NHÂN TẠI WEB SERVER
1. Web server hiện tại có các chức năng như sau
• Nhập trực tiếp hoặc truy xuất các thông tin hành chánh và y tế của bệnh nhân từ nguồn dữ liệu khác
• Cho phép chỉnh sửa, ghi nhận các bệnh lý có sẵn và các chỉ số baseline của bệnh nhân.
• Theo dõi chỉ số sinh tồn của bệnh nhân ở thời gian thực (real-time)
• Có thể cảnh báo hoặc báo động (warning & alarm) khi các chỉ số đo vượt ra khỏi ngưỡng thông thường
• Có thể thiết lập ngưỡng cảnh báo và báo động riêng biệt cho từng bệnh nhân
• Hiển thị dữ liệu bệnh nhân theo dòng thời gian (dạng bảng hoặc dạng biểu đồ) với một hoặc nhiều chỉ số cùng lúc, cho phép theo dõi diễn tiến bệnh dễ dàng hơn.
• Có thể kết nối và trao đổi dữ liệu với các hệ thống phần mềm thông dụng khác như: Word, Excel và các hệ thống quản trị bệnh viện, bệnh án điện tử thông qua các phương thức trao đổi dữ liệu chuẩn (XML, JSON, …).
• Hiển thị các thông số, dữ liệu dưới các dạng thống kê, in ấn được…

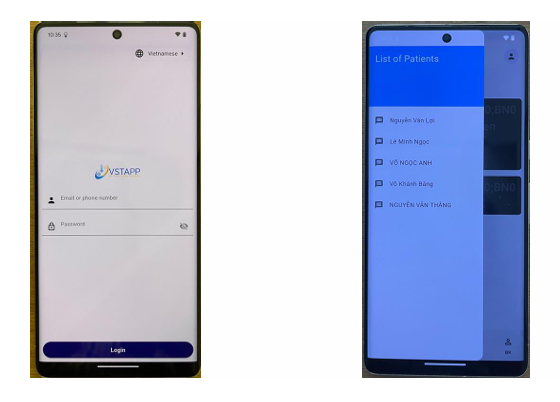

2. Đăng nhập trên ứng dụng di động
